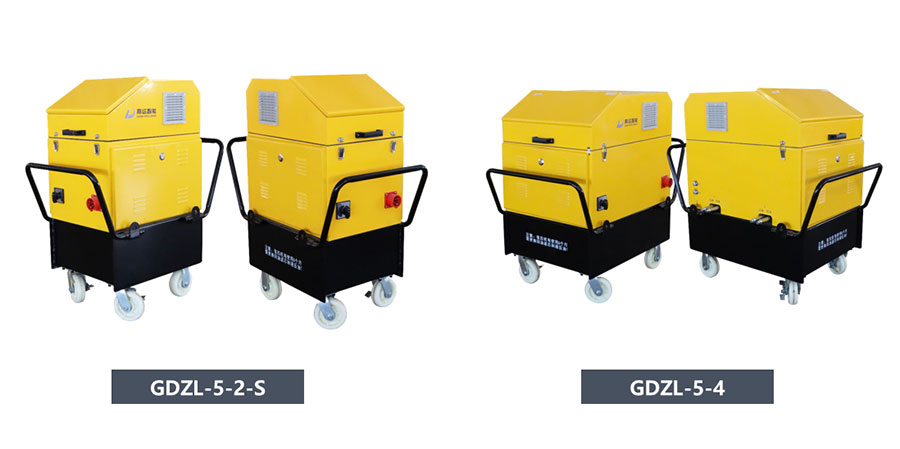

预应力管道自动张拉机GDZL-5系列

发布时间：2021-03-19 人浏览

 产品简介：

高达预应力管道自动张拉机用于桥梁预应力张拉的自动控制，采用触摸屏、高性能逻辑控制器、力传感器和变频器，精确控制两顶或四顶同步张拉。系统操作简单，一键操作即可完成整个张拉过程，控制精度高，可有效提高预应力。

 功能特点

■  智能控制，一键张拉

           一键操作可实现初张拉、二倍初张、终张拉、锚固、退缸整个过程。自动控制，保证中间持荷时间、终张持荷时间符合规范要求。

■  同步张拉，均匀加载

           采用变频技术和自适应PID技术，实现同步对称张拉，加载速率可控。

■  采用力传感器

           使用力传感器，实时校核压力传感器和液压传感器测量值之间的比值。

■  具备油温控制功能

           通过加热棒、风冷器、温度传感器和液位传感器实现油温的控制。

■  力与伸长量双控

           张拉过程中动态校核伸长量，实现“伸长值的差值应控制在±6%以内”的双控要求。

■  精确施加张拉力

           准确控制千斤顶所施加的预应力，将误差范围控制到±1％。

■  故障诊断功能

           设备出现传感器断线、主从机通讯错误等故障时，系统自动停止张拉并报警，便于及时采取措施。

■  断电恢复功能

           停电后再次上电，原来的位移、压力数据及张拉状态不丢失，可以继续张拉。

■  超高压液压阀组

           采用70MPa超高压液压阀组，阀套、阀芯均采用40铬合金钢，相对于传统的液压阀强度更高、配合间隙更小，內泄更少。

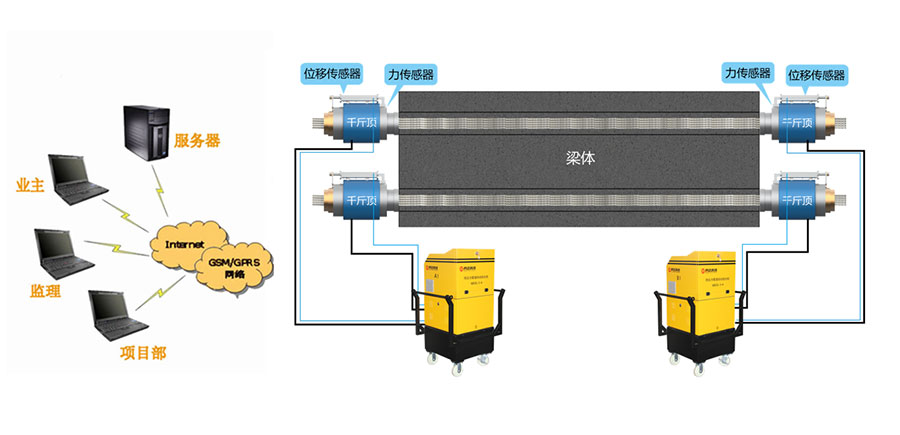

工作示意图

技术参数
