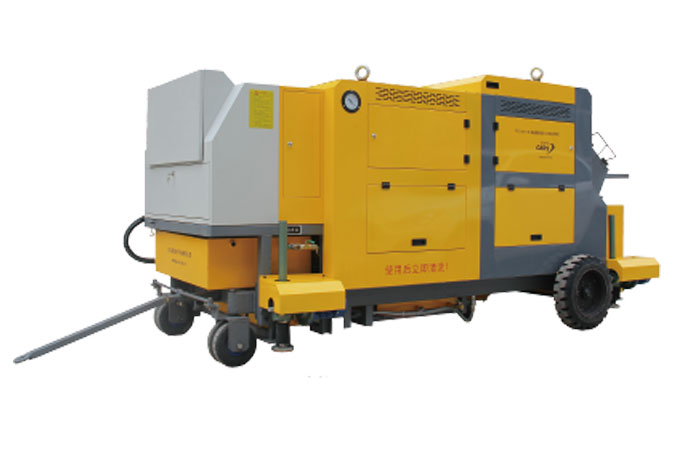

铁路桥梁预应力管道自动压浆系统

发布时间：2022-03-24 人浏览

        产品简介：

 TGZY/400-I/TK型铁路桥梁预应力自动压浆系统完全符合QCR409-2017《铁路后法预应力混凝土梁管道压浆技术条件》规范要求，实现了压浆施工上料制浆、真空压浆两大关键工序自动化协同控制，具有自动化程度、配料和压浆量计量精准、现场移动便捷、操作方便、工作效率高、可靠耐用、维护量少、吸尘环保等特点，满足管道压浆施工对过程可控制和成品质量的技术要求，适合铁路桥梁、公路桥梁以及其他工程领域管道压浆施工。

      功能特点

      ■ 集成度高

      压浆系统将自动称重系统、高速制浆机、储浆桶、压力传感器、螺杆泵、废浆秤集成于一体，现场使用时只需要将进浆管与预应力管道对接，即可进行压浆施工。操作简单，使用方便。

      ■ 自动配料

      具有称重功能，自动控制水、压浆剂、水泥上料重量，保证水胶比符合规范要求。

      ■ 真空压浆

      根据现场情况，通过参数设置，可实现进浆端或出浆端自动抽真空功能。

      ■ 连续压浆

      一键操作即可实现制浆、导浆、压浆全过程，自动控制实现连续压浆作业。

      ■ 压浆计量

      采用数字称重传感器，实时监测孔道进浆和出浆质量，并自动测算孔道内实际浆液质量，通过和理论质量比较，确保压浆量足够。

      ■ 除尘环保

      采用全自动除尘装置，结构简单，维护方便，绿色环保。

      ■ 断电恢复

      停电后再次上电，原来压浆的压浆量、压力数据和压浆状态不丢失，可以继续压浆。

      ■ 报表功能

      自动生成报表、曲线，并上传至铁路工程管理平台数据中心。

      ■ 温度测量

      自动测量环境温度和浆液温度，保证在适宜的环境条件下压浆。

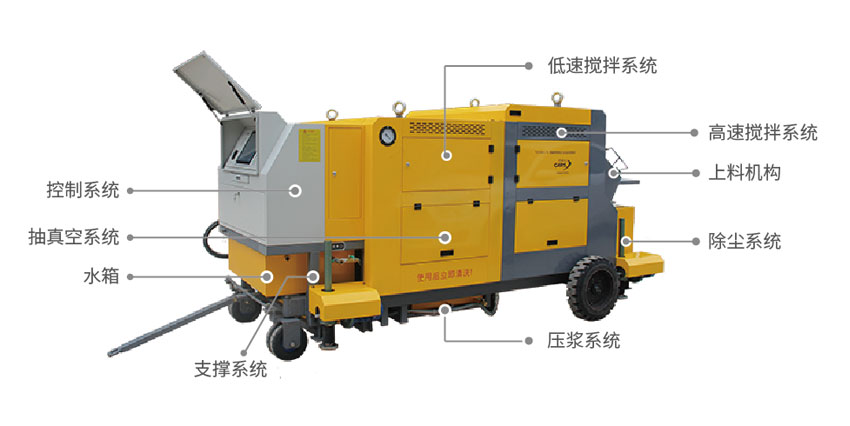

      结构图

      技术参数
